複製鋼模工藝

描述:翻制機製幣的陰文工作模
图片:


複製鋼模工藝
工藝:
模具鋼胚先按所需長度截成段備用,在進行機械加工前鋼胚需經退火處理。為防鋼料在加熱時脫炭,加熱時鋼胚裝在專用的生鐵箱內。生鐵箱壁厚20mm,箱內尺寸長310mm、寬190mm、高190mm,箱壁兩旁各有一小元孔。此箱每次約裝一錢四分四厘重銀元模胚一百個。先在箱底內鋪細焦碳末一層,然後將模胚層層疊入,在各模胚間須用焦碳粉隔開,待疊滿後在上面再加焦碳粉一層,加蓋入爐。退火程序是先將加熱爐中焦碳燒紅。待模胚箱進爐擱在爐柵上的兩塊耐火磚上後,再在爐內加生焦碳至高於箱蓋150mm,關爐門,開風門,使焦碳全部熾烈燃燒,再開爐門。 (在退火全程序中不再加焦碳)在模胚箱進爐三小時後,關風門,模胚箱進爐八小時後關閉爐門,並塞緊風門,悶爐兩天半後出爐。模胚退火後,先在要壓制花紋一端車出凸面,再將另一端車平以作模底。凸面的弧度半徑大致如下:
一錢四分四厘重銀元模r 47mm。
七分二厘重銀元模r 38mm。
三分六厘重銀元模r 31mm。
模胚壓制花紋,先將陽文祖模用螺絲旋緊在壓機上,祖模外罩鋼套,再將模胚凸面對祖模放在鋼套內壓制。由於鋼套管束,模胚不致傾斜,所以,壓印所得花紋面可保平正。模胚經第一次壓制後再進爐如前法退火。經兩次退火後的模胚,在花紋面旁車邊,邊寬約4.5mm深2mm。車邊後的模胚再上壓機壓印,這次壓印,祖模不須固定,只要將祖模與模胚的花紋密合即可。經過兩次壓印,一錢四分四厘重銀元模即告完成,但較大規格的模具需如前法再次退火、壓制。壓製完畢後,模胚即可上車床車削模頸、模底及斜度5度的錐形外圓。車削完成後的模邊深、寬各約1.5mm。鋼模車成之後,還需經淬火處理。淬火加熱方法同前,但在關閉風門後再燒五小時即取出,將花紋面淬入一薄層鹽酸內,並澆以冷水,再在鹽酸液中浸冷。用炭粉擦淨花紋面,再將模底放在燒紅的鐵板上回火,待花紋面出現糙米色,即可將鋼模浸入油中。 (淬火及回火動作要快,否則鋼模硬度不夠即成廢品。)鋼模從油中取出,用砂佈在木板上磨光花紋的平面。

翻制機製幣的陰文工作模
雕刻出的原模一般為陽文正字,不能直接用於生產,需翻製成工作模。

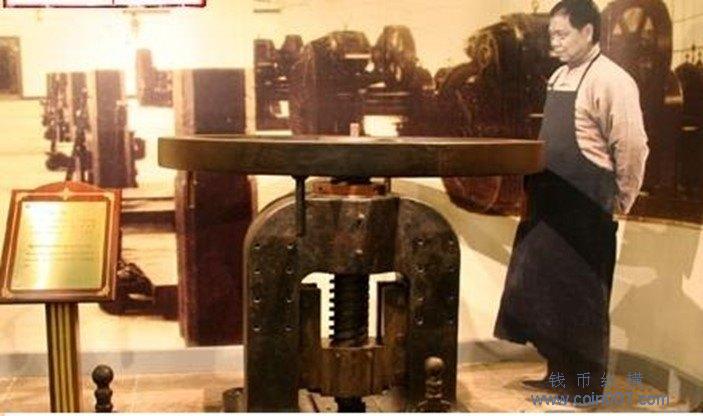

生產流通幣的工作模需要量大,在實際工藝中,由直雕原模翻制陰文原模,陰文原模再依次翻制二元模、工作模,再由工作模上壓印機生產。展台上的人力螺旋壓力機(見圖八),是造幣廠早期的翻模設備,它以四個工人為動力,翻製造幣用模具。在17世紀,西方國家用螺旋壓力機壓印硬幣。
